금형 베이스와 표준 부품이 금형 수명을 결정하는 이유는 무엇입니까?

금형의 수명은 캐비티 재질과 가공 정밀도로 판단되는 경우가 많습니다. 그러나 금형이 안정적이고 예측 가능하게 설계 수명에 도달할 수 있는지 여부를 실제로 결정하는 것은 아무도 관심을 기울이지 않는 부분입니다.몰드 베이스 및 표준 부품.

몰드 베이스는 뼈대입니다. 표준 부품은 조인트입니다. 뼈대가 어긋나고 관절이 느슨해지면 아무리 좋은 와동이라도 지속되지 않습니다.

몰드 베이스: 모든 것의 기초

몰드 베이스는 전체 몰드의 캐리어입니다. 캐비티, 코어, 배출 시스템, 냉각 시스템, 게이팅 시스템 등 모든 기능 구성 요소를 정밀한 프레임워크에 통합하여 모든 개방 및 폐쇄 주기에서 정확히 동일한 위치로 돌아가도록 보장합니다.

표준 몰드 베이스의 핵심 구성 요소

이 플레이트는 쌓여 있고 나사로 고정되어 있으며 가이드 핀과 부싱을 사용하여 매 사이클마다 위치 반복성을 보장합니다.

몰드 베이스의 두 가지 핵심 성능 요구 사항

뻣뻣함이 먼저 옵니다. 사출 압력은 평방 센티미터당 수백 킬로그램에 달할 수 있습니다. 몰드 베이스의 강성이 부족하면 고압에서 변형됩니다. 즉, 분할선이 열리고 플래시가 나타납니다. 코어가 이동하고 벽 두께가 고르지 않게 됩니다. 이젝터 핀이 묶이고, 금형 전체를 분해해야 합니다.

정확성은 두 번째입니다. 가이드 핀과 부싱 사이의 끼워맞춤 간격, 각 플레이트의 평탄도 및 직각도는 금형의 원활한 개폐 여부와 제품 치수의 안정성을 직접적으로 결정합니다.

 표준 부품: 가장 자주 실패하는 가장 저렴한 부품

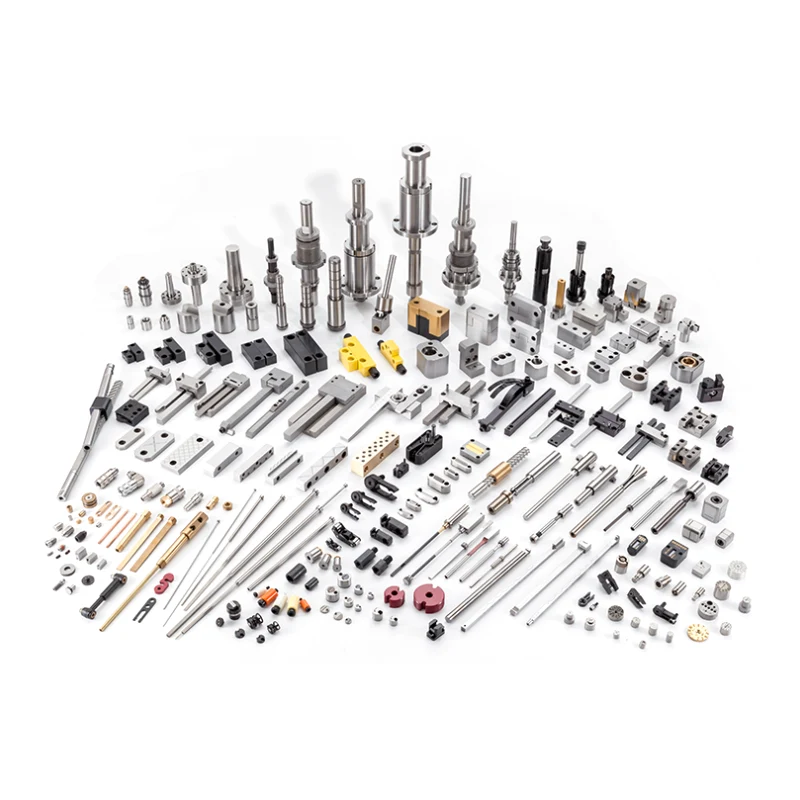

표준 부품은 금형에 있는 캐비티가 없고 코어가 아닌 교체 가능한 모든 구성요소입니다. 가이드 핀, 부싱, 이젝터 핀, 스프링, 씰, 위치 지정 링, 잠금 블록 등 모두 중요합니다.

평범해 보이고 저렴하게 구입할 수 있지만 전체 금형 고장의 절반 이상이 이러한 구성 요소로 인해 발생합니다.

1. 가이드 핀 및 부싱

가이드 시스템은 닫힐 때마다 움직이는 부분과 고정된 부분의 정확한 정렬을 보장합니다. 대부분의 금형 고장은 안내 정확도의 상실로 시작됩니다.

재질: SUJ2 베어링 강 또는 SKD11 공구강, HRC 58-62까지 고주파 유도 경화 후 Ra 0.2-0.4 표면 마감까지 정밀 연삭.

맞춤 간격: 일반적으로 금형 크기에 따라 0.02-0.05mm입니다. 너무 크면 코어와 캐비티가 잘못 정렬됩니다. 너무 작으면 개폐저항이 커져 마모의 원인이 됩니다.

실패 모드:

• 핀 마모 → 윤활 부족 또는 불균일한 하중으로 인해 발생

• 부싱 마모 → 수명 종료; 그들을 교체하다

• 핀이 휘어짐 → 사출기의 불균형한 배출 또는 잘못된 체결력으로 인해 발생

2. 이젝터 핀, 슬리브 및 푸시 로드

이젝션 시스템은 금형의 모든 부분에서 가장 높은 주기 빈도와 가장 복잡한 로딩을 확인합니다.

이젝터 핀: SKH51 고속도강 또는 SKD61 열간 공구강으로 제작되었으며 팁이 경화되었습니다. 가이드 구멍과의 맞춤 간격은 0.015~0.025mm여야 합니다. 너무 빡빡하면 핀이 묶입니다. 너무 느슨하면 플래시가 배출 지점에 나타납니다.

이젝터 핀 파손의 두 가지 주요 원인은 이형력이 탈형 저항 중심에서 벗어나거나 복귀 중에 핀에 충격을 가하는 것입니다.

스프링: 이젝터 플레이트 반환을 담당합니다. 가장 간과되는 문제는 봄 피로입니다. 수만 번의 압축 후에는 자유 높이가 짧아집니다. 이젝터 플레이트가 완전히 복귀하지 못하고 다음 닫는 동안 이젝터 핀이 고정된 절반에 부딪칩니다.

확인 방법: 100,000사이클마다 스프링 자유 높이를 검사합니다. 원래 높이의 90% 이하로 떨어지면 교체하세요.

3. 씰과 배플

냉각 시스템 누수는 작업 현장에서 가장 흔히 발생하는 갑작스러운 고장입니다.

씰(O-링): 고온 실리콘 고무 또는 불소 고무로 만들어졌으며 상한 온도는 각각 200°C와 260°C입니다. 고장은 고온 노화, 경화 또는 압축 변형으로 인해 발생합니다. 500,000회 주기마다 또는 매년 중 먼저 도래하는 기준으로 교체하십시오.

배플: 국부적인 냉각을 위해 물 흐름 방향을 리디렉션합니다. 가장 흔한 고장은 스케일 막힘입니다. 특히 경수가 있는 지역에서는 더욱 심각합니다. 연수를 사용하거나 부식 방지 및 스케일 방지 첨가제를 첨가하십시오.

4. 링 및 잠금 블록 위치 지정

위치 링: 상단 클램핑 플레이트에 장착되며 사출기 노즐 중심에 위치합니다. 잘못 선택하면 노즐과 스프루 부싱 사이에 편심 현상이 발생합니다. 기껏해야 재료 누출이 발생할 수 있습니다. 최악의 경우 스프루 부싱과 노즐이 모두 손상됩니다.

잠금 블록: 슬라이드(사이드 코어) 잠금에 사용됩니다. 착용시 체결력이 부족하고, 사출압력에 의해 슬라이드가 뒤로 이동하여 제품 측면에 플래쉬가 발생합니다. 잠금 표면에 움푹 들어간 부분이나 마모가 있는지 정기적으로 검사하십시오. 문제를 해결하기 전에 플래시가 나타날 때까지 기다리지 마십시오.

표준 부품이 가장 자주 실패하는 이유

표준 부품은 금형에서 가장 쉽게 표준화되고, 저렴하며, 가장 눈에 띄지 않는 부품입니다.

그리고 가격이 저렴하고 눈에 띄지 않기 때문에 가장 자주 무시됩니다.

• 가이드 핀이 말라서 아무도 확인하지 않습니다.

• 스프링은 부러질 때까지 사용됩니다.

• O링이 새고 누군가가 O링 주위에 테이프를 감아 계속 작동합니다.

• 이젝터 핀이 약간 구부러졌지만 "여전히 작동합니다"

이러한 모든 "아직 작동합니다"라는 결정이 누적된 결과는 몇 달러 가치가 있는 스프링이 파손되고, 이젝터 플레이트가 막히고, 수리를 위해 전체 금형이 기계에서 꺼내지고, 몇 시간의 생산 능력이 손실되고, 수천 달러의 유지 관리 비용이 쌓이는 것입니다.

선택 원칙

몰드 베이스 선택

표준 부품 선택

유지 관리: 기술적 복잡성 없음, 실행 규율만 있음

금형 베이스 및 표준 부품 유지 관리는 복잡하지 않습니다. 필요한 것은 빈도와 규율입니다.

결함 진단 빠른 참조

그만큼몰드 베이스 및 표준 부품제품이 얼마나 아름다운지 결정하지 마십시오. 이것이 바로 캐비티의 역할입니다. 그들은 오직 한 가지만 결정합니다. 즉, 금형이 의도한 수명 동안 안정적이고 일관되게 부품을 생산할 수 있는지 여부입니다.

뼈가 잘못 정렬되면 근육이 아무리 강해도 힘을 전달할 수 없습니다. 뻣뻣한 관절은 팔다리의 능력이 아무리 뛰어나도 움직일 수 없습니다.

몰드 베이스를 선택할 때 가벼움보다 강성을, 가격보다 정밀도를 우선시하세요. 표준 부품을 구매할 때 브랜드가 가장 비쌀 필요는 없지만 사양이 정확해야 합니다. 일일 유지보수 시 일정에 따라 스프링을 교체하고, 가이드 핀에 정기적으로 윤활유를 바르고, 수명이 다하면 씰을 교체하십시오. 이러한 작업에는 기술적인 기술이 필요하지 않습니다. 단지 체크리스트와 이를 따르는 규율만 있으면 됩니다.
