복잡한 금형 이동에서 슬라이드는 어떤 중요한 역할을 합니까?

복잡한 사출 금형 내부에서 단일 슬라이드의 움직임으로 부품이 완벽하게 생산되는지 또는 폐기되는지 여부가 결정될 수 있습니다. 측면 언더컷이 있는 성형된 자동차 커넥터를 생각해 보십시오. 메인 코어와 캐비티는 부품을 분리하기 위해 단순히 열었다 닫을 수 없습니다. 언더컷이 갇힐 것입니다. 슬라이드 메커니즘은 측면으로 움직여 부품이 배출되기 전에 측면 코어를 집어넣어야 합니다. 슬라이드가 너무 일찍 이동하면 부품이 왜곡됩니다. 너무 늦게 움직이면 부품이 깨집니다. 묶으면 금형이 손상됩니다. 이는 복잡한 금형 이동에서 슬라이드의 중요한 역할입니다. 이는 언더컷, 내부 나사산, 측면 구멍 및 복잡한 윤곽 등 다른 방법으로는 불가능했을 형상의 성형을 가능하게 하는 구성 요소입니다. 슬라이드는 단순한 강철 조각이 아닙니다. 이는 수십만 주기 동안 안정적으로 작동해야 하는 정밀 메커니즘입니다. 슬라이드 및 관련 구성요소의 설계, 재료, 제조 정밀도가 금형의 성공 여부를 결정합니다.

복잡한 금형 이동에서 슬라이드의 중요성은 아무리 강조해도 지나치지 않습니다. 단순한 개폐식 금형을 복잡한 부품을 생산할 수 있는 정교한 제조 시스템으로 변환하는 구성 요소입니다. 사출 성형의 높은 압력, 공정의 열 순환, 반복 작동으로 인한 기계적 마모를 견뎌야 합니다. 금형을 열고 닫는 시간을 정확하게 맞춰야 합니다. 그리고 미크론 단위로 측정된 공차에 맞춰 제조되어야 합니다. 이 기사에서는 복잡한 금형 이동에서 슬라이드의 중요한 역할을 검토합니다. 우리는 다양한 유형의 슬라이드, 안정적인 작동을 보장하는 설계 원칙, 수명을 결정하는 재료 및 제조 공정, 정밀도를 보장하는 품질 관리 조치를 다룰 것입니다. 우리는 또한 우리의 세부 사양을 제공할 것입니다정밀한 금형 부품 및 인서트몰드버거금형공업(주)의 공장에서

목차

• 1. 몰드 슬라이드란 무엇이며 왜 필요한가요?
• 2. 복잡한 금형에 사용되는 다양한 유형의 슬라이드는 무엇입니까?
• 3. 슬라이드 이동은 어떻게 작동되고 시간이 정해지나요?
• 4. 슬라이드 내구성을 보장하는 재료와 처리 방법은 무엇입니까?
• 5. 슬라이드 실패를 방지하는 설계 원칙은 무엇입니까?
• 6. 고품질 금형 슬라이드 및 인서트를 정의하는 사양은 무엇입니까?
• 7. 자주 묻는 질문(FAQ)
• 8. 결론

1. 몰드 슬라이드란 무엇이며 왜 필요한가요?

금형 슬라이드는 금형 캐비티 또는 코어의 일부를 금형의 주요 개폐 방향에 수직인 측면으로 이동시키는 메커니즘입니다. 슬라이드의 목적은 금형이 단순히 주축을 따라 열리는 경우 부품이 배출되는 것을 방지하는 기능을 형성하는 것입니다. 이러한 기능을 언더컷이라고 합니다. 언더컷은 측면 구멍, 홈, 스레드 또는 금형 입구 방향과 정렬되지 않은 형상일 수 있습니다. 슬라이드가 없으면 이러한 특징이 갇히고 부품이 손상되지 않고 제거될 수 없습니다. 부품이 배출되기 전에 슬라이드가 방해가 되지 않아 부품을 깨끗하게 제거할 수 있습니다. 아래 표에는 슬라이드가 필요한 기능 유형이 요약되어 있습니다.

~에몰드버거금형공업(주), 저희 공장은 슬라이드를 포함한 정밀 금형 부품 및 인서트의 설계 및 제조를 전문으로 합니다. 우리는 자동차, 의료 및 가전제품 산업에 사용되는 복잡한 금형용 슬라이드 생산에 대한 광범위한 경험을 보유하고 있습니다. 당사의 엔지니어링 팀은 금형 설계자와 긴밀히 협력하여 슬라이드 메커니즘이 특정 부품 형상 및 생산 요구 사항에 최적화되도록 합니다.

2. 복잡한 금형에 사용되는 다양한 유형의 슬라이드는 무엇입니까?

복잡한 금형에 사용되는 여러 유형의 슬라이드가 있으며, 각각은 다양한 응용 분야와 부품 형상에 적합합니다. 가장 일반적인 유형은 캠 핀 슬라이드, 유압 슬라이드, 앵글 핀 슬라이드 및 기계식 슬라이드입니다. 캠 핀 슬라이드가 가장 일반적인 유형입니다. 이는 금형 베이스에 장착된 캠 핀을 사용하여 금형이 열릴 때 슬라이드를 작동시킵니다. 몰드 플레이트가 분리될 때 캠 핀이 슬라이드를 측면으로 밀어냅니다. 유압 슬라이드는 유압 실린더를 사용하여 금형 개구부와 독립적으로 슬라이드를 이동합니다. 이는 더 복잡한 타이밍과 더 큰 힘을 허용합니다. 앵글 핀 슬라이드는 캠 핀 슬라이드와 유사하지만 형상이 다른 금형이 열릴 때 각진 핀을 사용하여 슬라이드를 이동합니다. 기계식 슬라이드는 연결 장치 또는 랙 앤 피니언 메커니즘을 사용하여 슬라이드를 이동합니다. 아래 표에서는 이러한 슬라이드 유형을 비교합니다.

우리 공장에서는 슬라이드 블록, 슬라이드 레일, 캠 핀, 웨어 플레이트 등 모든 유형의 슬라이드와 관련 구성 요소를 제조합니다. 우리는 슬라이드가 부드럽고 안정적으로 작동하도록 고품질 재료와 정밀 가공을 사용합니다. 당사 엔지니어링 팀은 귀하의 특정 응용 분야에 적합한 슬라이드 유형을 추천해 드릴 수 있습니다.

3. 슬라이드 이동은 어떻게 작동되고 시간이 정해지나요?

슬라이드 이동의 작동 및 타이밍은 복잡한 금형의 성공에 매우 중요합니다. 슬라이드는 금형 사이클에서 정확한 시간에 이동해야 합니다. 즉, 부품이 변형에 저항할 만큼 충분히 냉각된 후, 부품이 취출되기 전입니다. 슬라이드가 너무 일찍 움직이면 부품이 뒤틀리거나 손상될 수 있습니다. 너무 늦게 움직이면 부품이 갈라지거나 슬라이드가 손상될 수 있습니다. 타이밍은 캠 핀의 형상이나 유압 시스템의 프로그래밍에 의해 제어됩니다. 캠 핀 슬라이드의 경우 캠 핀의 길이와 각도에 따라 슬라이드가 움직이기 시작하는 시기와 이동 거리가 결정됩니다. 캠 핀은 일반적으로 금형의 고정 절반에 장착되며 금형이 열릴 때 슬라이드와 맞물립니다. 캠 핀이 슬라이드를 밀면 슬라이드가 옆으로 움직입니다. 아래 표에는 슬라이드 이동에 대한 타이밍 고려 사항이 요약되어 있습니다.

몰드버거금형공업(주)의 공장에서는 고급 CAD 및 시뮬레이션 소프트웨어를 사용하여 슬라이드 이동 타이밍을 설계하고 검증합니다. 전체 금형 사이클을 시뮬레이션하여 슬라이드가 정확한 시간에 이동하고 다른 금형 구성요소와 간섭이 없는지 확인할 수 있습니다. 당사의 정밀 제조를 통해 캠 핀과 슬라이드 블록이 적절한 타이밍에 필요한 정확한 치수로 만들어집니다.

4. 슬라이드 내구성을 보장하는 재료와 처리 방법은 무엇입니까?

슬라이드의 내구성은 제작에 사용된 재료와 처리 방법에 따라 달라집니다. 슬라이드는 사출 성형의 높은 압력, 반복적인 움직임으로 인한 마찰, 연마성 플라스틱 용융물의 마모를 견뎌야 합니다. 슬라이드와 해당 구성 요소의 가장 일반적인 재료는 P20, H13 및 S7과 같은 경화 공구강입니다. 이 강철은 고강도, 인성 및 내마모성의 조합을 제공합니다. 마찰을 줄이고 수명을 연장하기 위해 슬라이딩 표면을 코팅하거나 처리하는 경우가 많습니다. 일반적인 처리에는 질화, 크롬 도금, 질화 티타늄(TiN) 또는 DLC(다이아몬드형 탄소)와 같은 내마모성 코팅 적용이 포함됩니다. 아래 표에는 슬라이드에 사용된 재료와 처리 방법이 요약되어 있습니다.

우리 공장에서는 정밀한 금형 부품 및 인서트에 고품질 재료와 처리만을 사용합니다. 우리는 질화, 크롬 도금, 코팅 작업을 자체적으로 수행할 수 있는 장비와 전문 기술을 보유하고 있습니다. 또한 다양한 슬라이드 디자인에 적합한 다양한 표준 및 맞춤형 마모 플레이트와 가이드 부싱을 제공합니다. 우리의 목표는 금형 수명 동안 안정적으로 작동하는 슬라이드를 제공하는 것입니다.

5. 슬라이드 실패를 방지하는 설계 원칙은 무엇입니까?

슬라이드 메커니즘의 설계에서는 사출 성형 공정의 힘, 운동 및 환경을 고려해야 합니다. 슬라이드 실패를 방지하려면 몇 가지 설계 원칙이 중요합니다. 첫 번째는 적절한 지침입니다. 슬라이드는 경로를 따라 정밀하게 안내되어야 합니다. 이는 일반적으로 가이드 레일과 마모 플레이트를 사용하여 달성됩니다. 가이드 레일은 슬라이드의 측면 힘을 견딜 수 있을 만큼 견고해야 하며 마모 플레이트는 마찰이 적은 표면을 제공해야 합니다. 두 번째 원칙은 올바른 정렬입니다. 슬라이드는 금형 캐비티 및 코어와 정렬되어야 합니다. 정렬이 잘못되면 부품의 바인딩, 마모 및 손상이 발생할 수 있습니다. 세 번째 원칙은 충분한 예압입니다. 유격을 방지하려면 슬라이드에 가이드 레일을 미리 장착해야 합니다. 이렇게 하면 슬라이드가 부드럽고 정확하게 움직일 수 있습니다. 네 번째 원칙은 오염으로부터 보호하는 것입니다. 슬라이드 메커니즘은 플라스틱 플래시, 먼지 및 잔해로부터 보호되어야 합니다. 이는 일반적으로 씰이나 커버를 사용하여 수행됩니다. 아래 표에는 이러한 설계 원칙이 요약되어 있습니다.

몰드버거금형공업(주)의 공장에서는 슬라이드 및 인서트 제조 시 이러한 설계 원칙을 따릅니다. 우리는 모든 구성 요소가 올바르게 결합되도록 정밀 가공을 사용합니다. 우리는 부드럽고 정확한 모션을 제공하기 위해 고품질 마모 플레이트와 가이드 레일을 사용합니다. 또한 메커니즘을 오염으로부터 보호하기 위해 씰과 커버를 통합했습니다. 우리의 목표는 금형 수명 동안 안정적으로 작동하는 슬라이드를 제공하는 것입니다.

6. 고품질 금형 슬라이드 및 인서트를 정의하는 사양은 무엇입니까?

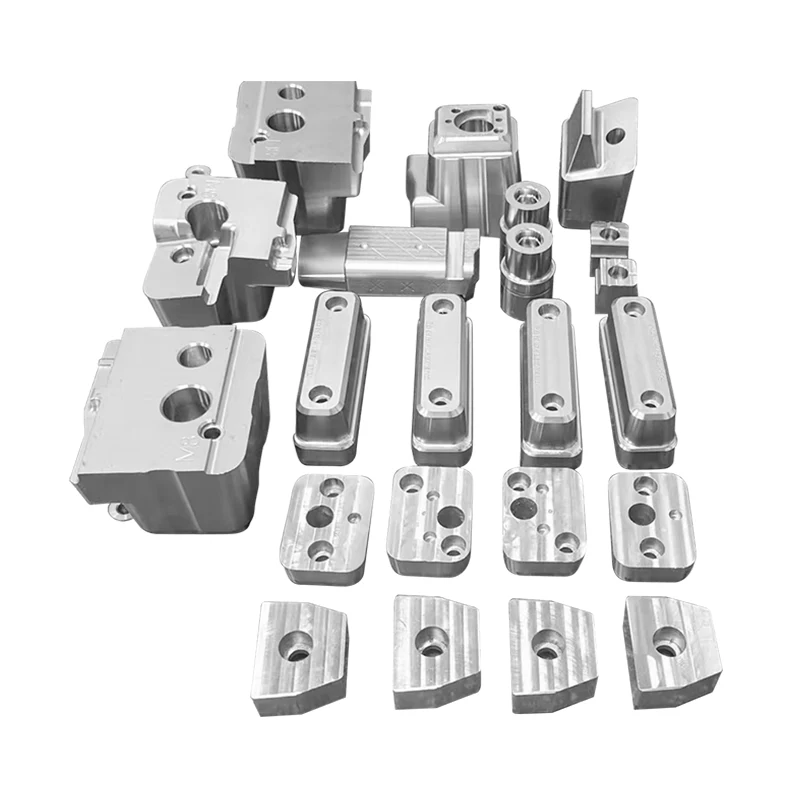

금형 슬라이드 및 인서트의 주요 사양에는 재료, 경도, 치수 공차, 표면 마감 및 코팅이 포함됩니다. 아래 표는 당사의 정밀 금형 부품 및 인서트에 대한 일반적인 사양을 요약한 것입니다.

우리 공장에서는 이러한 사양 등을 충족시키기 위해 정밀 금형 부품 및 인서트를 제조합니다. 우리는 귀하의 특정 요구 사항에 맞게 재료, 경도 및 코팅을 맞춤화할 수 있습니다. 당사의 품질 관리 시스템에는 치수 검사, 경도 테스트, 표면 마감 측정이 포함되어 모든 부품이 당사의 높은 기준을 충족하는지 확인합니다.

7. 자주 묻는 질문(FAQ)

질문 1: 금형 내 슬라이드와 리프터의 차이점은 무엇입니까?

답: 슬라이드가 금형 개방 방향에 수직으로 측면으로 이동하여 부품 측면에 언더컷을 형성합니다. 리프터는 일반적으로 부품 내부에 언더컷을 형성하거나 배출을 돕기 위해 특정 각도로 이동합니다. 둘 다 단순한 직선 당김으로는 성형할 수 없는 형상을 형성하기 위한 메커니즘이지만 서로 다른 방향으로 작동하고 서로 다른 형상에 사용됩니다.

질문 2: 슬라이드에 필요한 스트로크를 어떻게 결정합니까?

답변: 슬라이드에 필요한 스트로크는 언더컷 깊이에 안전 여유를 더한 값으로 결정됩니다. 부품이 배출되기 전에 언더컷을 완전히 제거할 수 있을 만큼 슬라이드가 충분히 후퇴해야 합니다. 일반적으로 스트로크는 언더컷 깊이보다 최소 5-10mm 더 커야 합니다. 정확한 스트로크는 부품 형상과 금형 설계에 따라 다릅니다. 당사 엔지니어링 팀은 귀하의 특정 응용 분야에 필요한 스트로크를 계산하는 데 도움을 드릴 수 있습니다.

질문 3: 슬라이드가 걸리거나 묶이는 원인은 무엇입니까?

답변: 윤활 부족, 플라스틱 플래시나 잔해로 인한 오염, 슬라이드 또는 가이드 레일의 정렬 불량, 예압 부족, 가이드 레일 및 마모 플레이트 마모 등 여러 가지 원인으로 인해 슬라이드가 걸리거나 묶일 수 있습니다. 청소 및 윤활을 포함한 정기적인 유지 관리를 통해 대부분의 고착 문제를 예방할 수 있습니다. 슬라이드가 묶인 경우 추가 사용 전에 분해, 검사 및 수리해야 합니다.

질문 4: 금형 슬라이드는 얼마나 자주 유지관리해야 합니까?

답변: 금형 슬라이드는 생산량과 성형되는 재료에 따라 정기적으로 검사하고 유지 관리해야 합니다. 일반적인 지침에 따라 슬라이드는 10,000~50,000주기마다 검사해야 합니다. 검사에는 마모 점검, 정렬 확인, 슬라이딩 표면 윤활이 포함되어야 합니다. 예방적 유지보수를 통해 슬라이드의 수명을 연장하고 예상치 못한 가동 중단을 방지할 수 있습니다.

질문 5: 슬라이드를 기존 금형에 개조할 수 있습니까?

답변: 경우에 따라 슬라이드를 기존 금형에 장착할 수 있지만 이는 신중한 엔지니어링이 필요한 복잡한 프로세스입니다. 금형에는 슬라이드 메커니즘을 위한 충분한 공간이 있어야 하며, 캠 핀이나 유압 실린더를 수용할 수 있도록 금형 베이스를 수정해야 합니다. 개조는 처음부터 슬라이드를 금형에 설계하는 것보다 비용과 시간이 더 많이 소요되는 경우가 많습니다. 당사 엔지니어링 팀은 귀하의 금형을 평가하고 개조가 가능한지 조언해 드릴 수 있습니다.

8. 결론

슬라이드는 단순한 개폐식 금형으로는 성형할 수 없는 언더컷, 측면 구멍, 나사산 및 기타 기능이 있는 부품을 생산할 수 있게 함으로써 복잡한 금형 이동에서 중요한 역할을 합니다. 이는 최고 수준에 따라 설계, 제조 및 유지 관리되어야 하는 정밀 메커니즘입니다. 건축에 사용되는 재료, 처리 및 설계 원리에 따라 신뢰성과 수명이 결정됩니다. Moldburger Mold Industry Co., Ltd.의 저희 공장은 슬라이드, 슬라이드 블록, 캠 핀 및 마모 플레이트를 포함한 정밀 금형 부품 및 인서트 제조를 전문으로 합니다. 우리는 가장 까다로운 요구 사항을 충족하는 고품질 부품을 생산할 수 있는 전문 지식과 장비를 보유하고 있습니다. 우리 엔지니어링 팀은 고객과 긴밀히 협력하여 모든 구성 요소가 특정 응용 분야에 최적화되도록 합니다.

새로운 금형을 설계하든 기존 금형을 유지관리하든 관계없이 당사에 연락하여 요구 사항을 논의하시기 바랍니다. 우리는 샘플, 기술 데이터 및 설계 지원을 제공할 수 있습니다. 품질과 고객 만족에 대한 우리의 약속은 우리를 전 세계 금형 제조업체와 성형업체의 신뢰할 수 있는 파트너로 만들었습니다.

지금 Moldburger Mold Industry Co., Ltd.에 문의하세요.정확한 금형 부품 및 인서트 요구 사항에 대해 논의하고 당사 슬라이드가 복잡한 금형의 성능과 신뢰성을 어떻게 향상시킬 수 있는지 알아보십시오.
